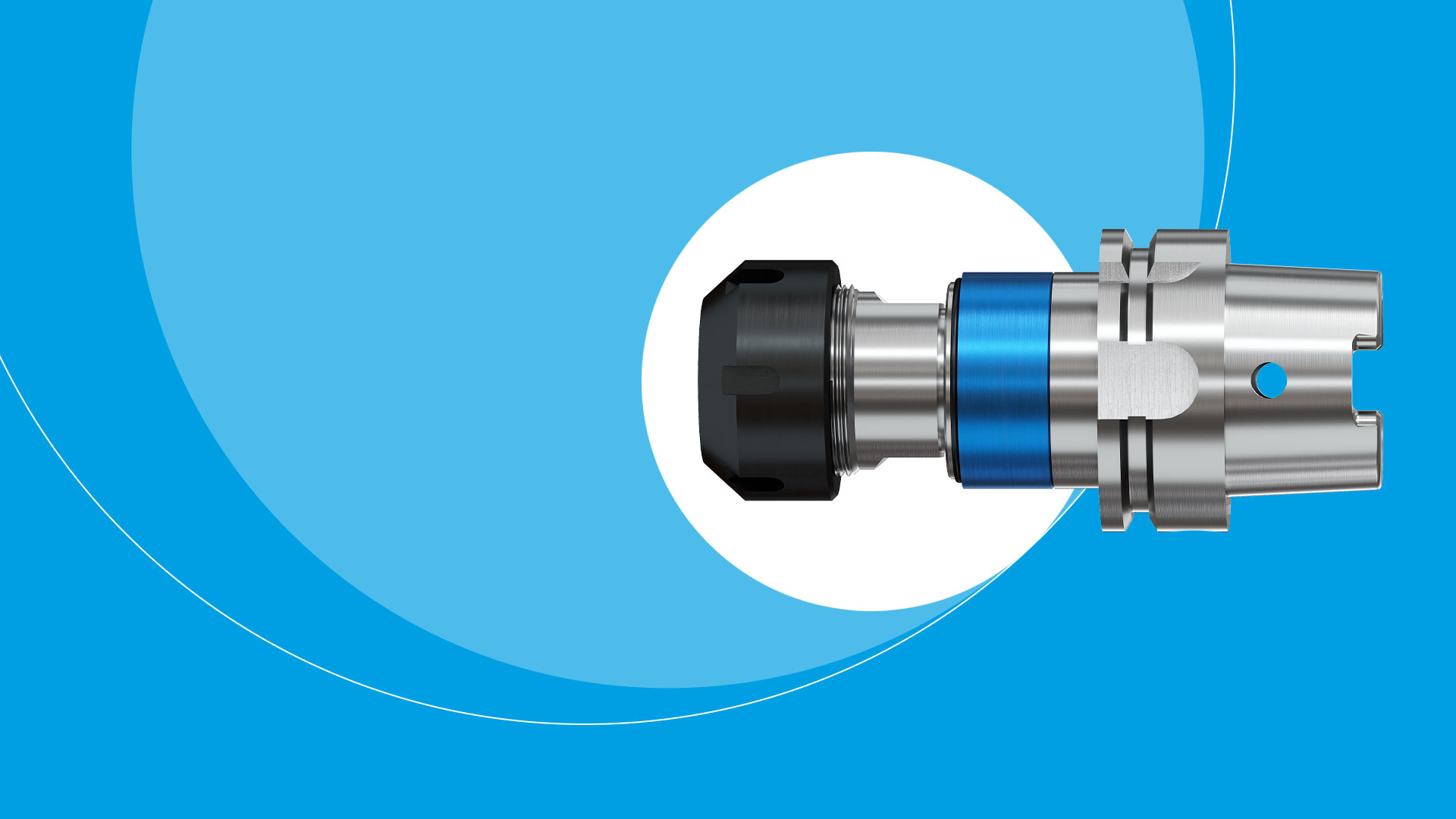

HelixPro

Einsatz auf Maschinen mit Synchronspindel

• Wirkt als Dämpfungsglied zwischen Synchronspindel und Gewindebohrer / Gewindeformer und gleicht dadurch Steigungsdifferenzen zwischen Gewindewerkzeug und Synchronspindel aus
• Weist die hohe Rundlaufgenauigkeit einer starren Werkzeugaufnahme auf
• Spannt den Gewindebohrer / Gewindeformer fest durch Spannzangen mit Vierkantaufnahme
• Benötigt keine Werkzeuge mit Sonderschaft
• Gewährt die Prozesssicherheit bei der synchronen Gewindeherstellung
• Auch in Schaftausführung DIN 1835 B+E verfügbar

•
•
•
•

• Sie suchen das passende Gewindeschneidfutter für Ihren individuellen Anspruch?

• Nehmen Sie Kontakt mit uns auf – Wir beraten Sie gern!

UNI

Einsatz auf CNC-Bearbeitungszentren, sonstigen Werkzeugmaschinen und Säulenbohrmaschinen

Anwendungsbereich

Die Schnellwechsel-Aufnahmen der Typenreihe UNI sind vorzugsweise für den Einsatz auf CNC-Bearbeitungszentren, CNC-Drehmaschinen und konventionellen Werkzeugmaschinen bestimmt.

Typ UNI

für die konventionelle Gewindeherstellung ohne innere Kühlschmierstoff- Zufuhr, gekennzeichnet mit gelbem Ring an der Griffbüchse.

• Auch in Schaftausführung DIN 1835 B+E und DIN 69893 A verfügbar


Aufnahme der Gewindewerkzeuge über:

• Schnellwechsel-Einsätze Typ WE

•
•
•
•

• Sie suchen das passende Gewindeschneidfutter für Ihren individuellen Anspruch?

• Nehmen Sie Kontakt mit uns auf – Wir beraten Sie gern!

UNI/HP

Einsatz auf CNC-Bearbeitungszentren und sonstigen Werkzeugmaschinen

Anwendungsbereich

Die Schnellwechsel-Aufnahmen der Typenreihe UNI/HP sind vorzugsweise für den Einsatz auf CNC-Bearbeitungszentren, CNC-Drehmaschinen und konventionellen Werkzeugmaschinen bestimmt.

Typ UNI/HP

für die Gewindeherstellung mit innerer Kühlschmierstoff-Zufuhr bis 50 bar (700 psi), gekennzeichnet mit rotem Ring an der Griffbüchse.

• Auch in Schaftausführung DIN 69893 A verfügbar


Aufnahme der Gewindewerkzeuge über:

• Schnellwechsel-Einsätze Typ WE

•
•
•
•
•
•

• Sie suchen das passende Gewindeschneidfutter für Ihren individuellen Anspruch?

• Nehmen Sie Kontakt mit uns auf – Wir beraten Sie gern!

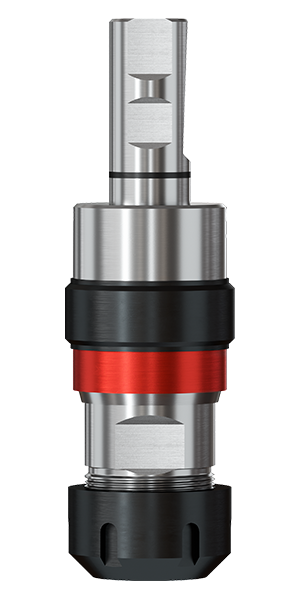

UNI/HP/ER

Einsatz auf CNC-Bearbeitungszentren und sonstigen Werkzeugmaschinen

Anwendungsbereich

Die Schnellwechsel-Aufnahmen der Typenreihe UNI/HP sind vorzugsweise für den Einsatz auf CNC-Bearbeitungszentren, CNC-Drehmaschinen und konventionellen Werkzeugmaschinen bestimmt.

Typ UNI/HP/ER

für die Gewindeherstellung mit innerer Kühlschmierstoff-Zufuhr bis 50 bar (700 psi), gekennzeichnet mit rotem Ring an der Griffbüchse.

• Auch in Schaftausführung DIN 69893 A verfügbar


Aufnahme der Gewindewerkzeuge über:

• Spannzangen Typ ER-GB

•
•
•
•
•

• Sie suchen das passende Gewindeschneidfutter für Ihren individuellen Anspruch?

• Nehmen Sie Kontakt mit uns auf – Wir beraten Sie gern!

ISP

Für die Herstellung großer Gewinde

Die Schnellwechsel-Aufnahmen dieser Typenreihe sind insbesondere für die Herstellung großer Gewinde bestimmt. Außerdem kann durch Blockieren des Längenausgleichs über eine Arretierschraube die Bohr- oder Senkoperation durch Auswechseln der Schnellwechsel-Aufnahme durchgeführt werden.

• Mit modularen Schäften nach DIN 69871 A, DIN 2080 und DIN 228 B verfügbar


Die daraus resultierenden Vorteile sind:

• geringe Abweichung der Koaxialität zwischen Bohrung und Gewinde
• kein zeitintensives Umrüsten mit entsprechender Kostenreduzierung

Das Aus- und Einwechseln der Werkzeuge erfolgt über Schnellwechsel-Einsätze der Typenreihe IE.

•
•
•
•

• Sie suchen das passende Gewindeschneidfutter für Ihren individuellen Anspruch?

• Nehmen Sie Kontakt mit uns auf – Wir beraten Sie gern!

Einsätze und Zubehör

Werkzeugadaptierung über Schnellwechsel-Einsätze

Die Schnellwechsel-Einsätze der Typenreihe WE sind zum Einsatz in unseren Schnellwechsel-Aufnahmen der Typenreihe UNI und UNI/HP bestimmt. Die fünf Größen sind in entsprechende Gewindeabmessungsbereiche eingeteilt und in verschiedenen Ausführungen lieferbar. Die Adaptierung des Werkzeugs erfolgt bei den meisten Schnellwechsel-Einsätzen über ein Schnellwechsel- Kugelspannsystem, wobei für jeden Schaftdurchmesser ein separater Einsatz erforderlich ist. Die Schnellwechsel-Einsätze sind zur Herstellung von Rechts- und Linksgewinden geeignet.

•
•
•
•
•
•
•

• Sie suchen passende Einsätze und Zubehör für Ihren individuellen Anspruch?

• Nehmen Sie Kontakt mit uns auf – Wir beraten Sie gern!
